NO مقابل NC: أي صمام ذو ملف لولبي صغير يوفر لك 30% من الطاقة؟

أحصل على هذا السؤال كثيرًا: إذا كنت أرغب في تقليل استخدام الطاقة، فهل يجب علي اختيار صمام ذو ملف لولبي صغير أو صمام NC؟ إجابتي بسيطة. إذا ظل الصمام مفتوحًا لمعظم دورة العمل، فيمكن أن يساعد صمام NO في تقليل استخدام الطاقة. إذا ظل الصمام مغلقًا لمعظم دورة العمل، فغالبًا ما يكون صمام NC هو الأفضل. هذا يبدو سهلا. من الناحية العملية، ما زلت أرى العديد من الفرق تختار فقط بالعادة، ثم تتساءل عن سبب ارتفاع درجة حرارة ملفها، أو بقاء فاتورة الكهرباء مرتفعة، أو صعوبة التحكم في نظامها. إنني أنظر إلى ثلاثة أشياء في كل مرة: دورة العمل، الحالة الآمنة، الحاجة إلى التدفق الحقيقي، قد يبدو الصمام الصغير بسيطًا على الورق. في النظام المباشر، يمكن أن يؤثر ذلك على الحرارة وسحب الطاقة وحمل الصيانة أكثر مما يتوقعه الناس. يبقى صمام NO مفتوحًا عند انقطاع التيار الكهربائي. يحتاج إلى الطاقة فقط عندما تريد إغلاقه. يظل صمام NC مغلقًا عند انقطاع التيار الكهربائي. يحتاج إلى الطاقة عندما تريد فتحه. هذه التفاصيل تغير صورة الطاقة. إذا قمت ببناء نظام يقضي فيه الصمام معظم اليوم مفتوحًا، فلا أريد تنشيط الملف لفترات طويلة. يضيف هذا الحمل الثابت للملف. في هذه الحالة، يمكن أن يكون صمام NO هو الخيار الأكثر ذكاءً. لقد رأيت هذا في مسارات الهواء ذات الضغط المنخفض، وخطوط التطهير، وخطوط تغذية السوائل البسيطة حيث يكون التدفق ضروريًا لفترات طويلة. إذا قمت ببناء نظام حيث يكون الصمام مفتوحًا فقط لفترات قصيرة، فعادةً ما أميل نحو NC. يستخدم الصمام الطاقة فقط عندما ينتقل إلى الحالة المفتوحة. بالنسبة للدورات القصيرة، تظل تكلفة الطاقة منخفضة ويعطي سلوك الإغلاق الفاشل نتيجة سلامة أكثر نظافة. هذا هو الجزء الذي يفتقده العديد من المشترين. لا يقتصر استخدام الطاقة على نوع الصمام فقط. يعتمد ذلك أيضًا على: جهد الملف، حجم الملف، الانتظار، تبديل الطاقة، التردد، مستوى الضغط، مقاومة التدفق، ارتفاع الحرارة في نظام الجسم، معدل التسرب، رأيت ذات مرة خط تعبئة صغير حيث تغير الفريق من صمام NC إلى صمام NO وتوقع تحقيق مكاسب كبيرة على الفور. الربح لم يأت من التسمية وحدها. جاء الفوز الحقيقي من مطابقة الصمام للخط الذي ظل مفتوحًا لفترات طويلة. أدى ذلك إلى تقليل عمر الملف في الوقت المحدد، مما أدى إلى خفض الحرارة المهدرة وساعد في تبريد العلبة. هذا هو نوع النتيجة التي أثق بها. ليست مطالبة على كتيب. تطابق بين سلوك الصمام والاستخدام الفعلي. إذا كنت تريد الحكم على NO وNC من خلال الإعداد الخاص بك، فأنا أستخدم هذا الاختيار: أسأل عن المدة التي يبقى فيها الصمام في كل حالة. أسأل ماذا يجب أن يحدث إذا انقطعت الكهرباء. أسأل ما إذا كانت الحرارة داخل الخزانة تمثل مشكلة بالفعل. أسأل ما إذا كان الخط يحتاج إلى البقاء مفتوحًا معظم الدورة. أسأل ما إذا كان يجب أن يغلق الصمام بسرعة ويظل مغلقًا. عندما تكون الإجابة "مفتوحة معظم الوقت"، ألقي نظرة فاحصة على "لا". عندما تكون الإجابة "مغلقة معظم الوقت"، ألقي نظرة فاحصة على NC. هذه هي الطريقة التي أبقي بها الاختيار عمليًا. مثال بسيط يساعد. قد يحتاج خط تنفيس الهواء الصغير الموجود على الجهاز إلى البقاء مفتوحًا أثناء تشغيل الجهاز. في هذه الحالة، قد يقلل صمام NO من استخدام الملف لأنه لا يحتاج إلى طاقة مستمرة فقط لإبقاء الخط مفتوحًا. قد يحتاج خط تغذية المياه الصغير لأحداث التعبئة القصيرة إلى البقاء مغلقًا حتى وصول الإشارة. في هذه الحالة، يكون صمام NC مناسبًا بشكل أفضل لأنه يستخدم الطاقة فقط عند بدء التعبئة. أنا أيضًا انتبه إلى تكلفة الحرارة. يمكن للملف الذي يظل نشطًا لفترات طويلة أن يقوم بتدفئة جسم الصمام والمنطقة المحيطة به. يمكن أن تؤثر هذه الحرارة الزائدة على الأختام والأسلاك والأجزاء القريبة. عندما أتمكن من إزالة هذا الحمل عن طريق اختيار حالة الصمام الصحيحة، فإنني أتعامل معه كجزء من توفير الطاقة، وليس مجرد تأثير جانبي. إذًا، هل يمكن لصمام ذو ملف لولبي صغير أن يخفض استخدام الطاقة بنسبة 30%؟ نعم، في النظام الصحيح يمكن تحريك الرقم بهذا القدر أو بالقرب منه. لا، لن أعدك بذلك في كل عملية إعداد. نوع الصمام وحده لا يخلق التوفير. يأتي التوفير من استخدام الصمام بالطريقة التي تعمل بها العملية بالفعل. قاعدتي واضحة: اختر "لا" عندما تحتاج العملية إلى التدفق لفترات طويلة ويجب أن تعمل الطاقة فقط عند الحاجة إلى الإغلاق. اختر NC عندما تحتاج العملية إلى إغلاق الخط في معظم الأوقات ويتم الفتح على فترات قصيرة. إذا كان عليّ أن أعطي نصيحة واحدة، فستكون كما يلي: لا تبدأ بملصق الصمام. ابدأ بنمط التدفق. بمجرد أن أعرف ذلك، يصبح الاختيار أسهل بكثير، وعادةً ما يتبع استخدام الطاقة العملية بدلاً من محاربتها.

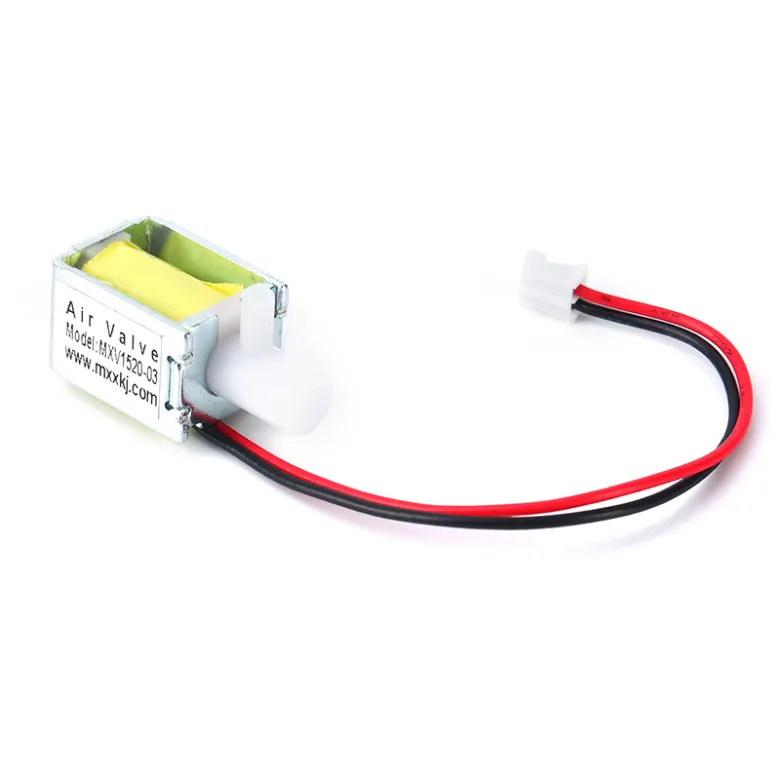

أنا أعمل باستخدام صمامات ذات ملف لولبي صغير لأن العديد من الأنظمة تحتاج إلى نفس الشيء: التحكم النظيف، والاستخدام المنخفض للطاقة، والتصميم الذي لا يضيع المساحة. عندما أتحدث مع المشترين، أسمع نفس المشاكل مرارا وتكرارا. يحتاج النظام إلى الفتح والإغلاق بسرعة. مجلس الوزراء مزدحم بالفعل. يريد الفريق تكلفة تشغيل أقل، لكنهم يريدون أيضًا تدفقًا مستقرًا وسهولة الصيانة. إذا كان الصمام يستهلك قدرًا كبيرًا من الطاقة، فإن الإعداد بأكمله يبدو ثقيلًا. إذا كان الصمام كبيرًا جدًا، يصبح من الصعب إدارة التصميم. لهذا السبب غالباً ما أقوم بتوجيه الناس إلى صمامات الملف اللولبي الصغيرة. أنا أحبها لأنها تناسب العديد من الأنظمة المدمجة دون جعل التصميم فوضويًا. يمكن أن يكون من الأسهل وضع صمام أصغر بالقرب من نقطة التحكم. يمكن أن يساعد هذا المسار القصير النظام على الاستجابة بشكل أسرع. أحب أيضًا حقيقة أن العديد من الصمامات الصغيرة تستخدم طاقة كهربائية أقل من الوحدات الأكبر في نفس الوظيفة. بالنسبة لآلة تعمل يوميًا، قد يكون هذا أمرًا مهمًا. لقد رأيت هذا في مشروع صغير لموزع المياه. كان العميل بحاجة إلى مراقبة صارمة لتدفق المياه، ولكن المساحة الداخلية كانت محدودة. كان من الممكن أن يجعل الصمام الضخم التصميم أكثر صعوبة في الخدمة. أعطى صمام الملف اللولبي الصغير للفريق تصميمًا أكثر إتقانًا وأسلاكًا أبسط ومسار خدمة أنظف. أصبحت صيانة الماكينة أسهل، كما أصبحت إدارة قائمة الأجزاء أسهل. لقد رأيت ذلك أيضًا في التحكم في الري. أراد العميل تحكمًا منفصلاً لخطوط مختلفة. لم يرغبوا في تحميل عالي على وحدة التحكم، ولم يرغبوا في زيادة الحرارة داخل الصندوق. أدى الصمام المدمج إلى تسهيل عملية الإعداد. لا يزال النظام بحاجة إلى الضغط المناسب والختم الصحيح، لذلك قمت بفحص مواصفات التشغيل الكاملة قبل أن أقترح نموذجًا. هذه الخطوة مهمة. يعد الصمام الصغير خيارًا جيدًا فقط عندما يتناسب الضغط والمتوسط ​​ودورة العمل مع المهمة. عندما أساعد المشتري في اختيار صمام ذو ملف لولبي صغير، فإنني أتبع مسارًا بسيطًا. أنظر إلى الوسيط أولاً. يطلب كل من الهواء والماء والزيت والسوائل الأخرى ختمًا مختلفًا ومادة جسم مختلفة. أتحقق من نطاق الضغط بعد ذلك. يمكن أن يفشل الصمام الذي يبدو جيدًا على الورق بسرعة إذا كان الضغط لا يتناسب مع نطاق العمل. ألقي نظرة على الجهد وسحب الطاقة. إذا كانت لوحة التحكم محدودة، فيجب أن تتوافق مواصفات الملف مع النظام. أفكر في الحجم وأسلوب التثبيت. يجب أن يجعل الصمام المدمج النظام أسهل وليس أصعب. أسأل كم مرة سيتحول الصمام. لا تحتاج أداة الاستخدام الخفيف وآلة الاستخدام اليومي إلى نفس التصميم. أنا أيضا الاهتمام بالصيانة. إذا كان الفريق يحتاج إلى الوصول بشكل متكرر، فأنا أريد صمامًا يسهل الوصول إليه واستبداله. هذا هو المكان الذي يرتكب فيه العديد من المشترين خطأً. يختارون فقط حسب الحجم. الجسم الصغير مفيد، لكن الحجم وحده لا يحل المشكلة. لقد رأيت نماذج منخفضة التكلفة تفشل لأن الوسيط لم يكن مناسبًا، أو أن الملف لم يكن مستقرًا تحت حمل العمل. لقد رأيت أيضًا أشخاصًا يشترون صمامًا أكبر من اللازم، ثم يدفعون مقابل استخدام الطاقة الإضافية ومساحة إضافية. وجهة نظري بسيطة. أفضل صمام ذو ملف لولبي صغير هو الذي يناسب النظام بشكل نظيف ويعمل بدون دراما. إذا كنت أقوم بإعداد مشروع أتمتة مدمج، فسوف أبدأ بثلاثة أسئلة: ما الذي يتحرك عبر الصمام؟ ما مقدار الضغط الذي يستخدمه النظام؟ ما مقدار الطاقة التي يمكن أن تدعمها وحدة التحكم؟ بمجرد حصولي على تلك الإجابات، يمكنني تضييق نطاق الاختيار بسرعة. وهذا يوفر الوقت أثناء الإعداد ويقلل من فرصة العودة أو إعادة العمل لاحقًا. صمام الملف اللولبي الصغير ليس سحريًا. لا يصلح التصميم الضعيف. إنه يساعد عندما يكون الهدف هو التحكم الواضح في مساحة صغيرة مع استخدام معقول للطاقة. ولهذا أضعه في قائمتي المختصرة لوحدات التحكم في المياه، وأجهزة المختبرات، وأنظمة الهواء، وآلات القهوة، والعديد من الأدوات الصناعية الخفيفة. عندما أختار جيدًا، أحصل على تصميم أكثر نظافة وخدمة أسهل ونظام يعمل بأقل قدر من الهدر. هذه هي القيمة الحقيقية التي أبحث عنها.

يبدو اختيار صمام NO أو NC صغيرًا، إلا أنه يمكنه تغيير استخدام الطاقة والسلامة والتحكم اليومي. ما زلت أرى نفس المشكلة في العديد من الأنظمة: الخط يعمل، لكن اختيار الصمام يجبر الملف على البقاء نشطًا عندما لا يكون هناك حاجة لذلك. وهذا يعني المزيد من استخدام الطاقة، والمزيد من الحرارة، والمزيد من التآكل. الإصلاح ليس صعبا. المفتاح هو مطابقة نوع الصمام مع الوظيفة الحقيقية. NO تعني مفتوحًا بشكل طبيعي. عند انقطاع التيار الكهربائي، يبقى الصمام مفتوحا. NC يعني مغلق عادة. عند انقطاع التيار الكهربائي، يبقى الصمام مغلقا. هذا الاختلاف الوحيد يقرر الكثير. إذا كنت بحاجة إلى التدفق معظم اليوم، فأنا أنظر بجد إلى لا. إذا كنت بحاجة إلى التدفق للحظات قصيرة فقط، فغالبًا ما أختار NC. نقطة الطاقة بسيطة. يستخدم صمام الملف اللولبي الطاقة عندما يتحول أو يبقى في حالته النشطة. عندما تتطلب العملية مسارًا مفتوحًا في معظم الأوقات، يمكن أن يؤدي صمام NO إلى تقليل الوقت الذي يظل فيه الملف نشطًا. يمكن أن يقلل ذلك من استخدام الكهرباء ويقلل أيضًا من حرارة الملف. عندما أعمل مع عملية يجب أن تتوقف بشكل افتراضي، أختار NC حتى لو كان الصمام يستخدم طاقة أكبر أثناء الفتح. تأتي السلامة قبل الطاقة في العديد من الأنظمة. خط قطع الغاز، أو حلقة التبريد التي يجب أن تتوقف عند انقطاع الطاقة، أو خط المياه الذي يجب أن يظل مغلقًا ما لم يتم استدعاؤه لذلك، يحتاج الجميع إلى حالة آمنة تحمي النظام. أستخدم قائمة تحقق قصيرة قبل أن أقرر: - ما هي الحالة الآمنة عند انقطاع التيار الكهربائي؟ - ما المدة التي يظل فيها الصمام مفتوحًا كل يوم؟ - هل يدور الصمام عدة مرات أم يبقى في حالة واحدة لفترات طويلة؟ - هل الوسط هواء أم ماء أم زيت أم غاز؟ - هل يمكن للحرارة المنبعثة من الملف أن تؤثر على الأجزاء المجاورة؟ - هل تحتاج العملية إلى إغلاق سريع أم فتح سريع؟ هذه القائمة تنقذني من التخمين. لقد رأيت هذا في خط التعبئة والتغليف الذي يستخدم الهواء النظيف. ظل الصمام مفتوحًا لمعظم فترة التحول. لقد اختار الفريق صمام NC، لذلك بقي الملف في وضع التشغيل لفترات طويلة. كان الخط يعمل، لكن بنك الصمام أصبح دافئًا، واستمر طاقم الصيانة في فحص نفس المنطقة. وبعد المراجعة، انتقل الفريق إلى نوع الصمام الذي يتوافق مع الحالة المفتوحة بشكل أفضل. وكانت النتيجة انخفاض وقت تشغيل الملف وحرارة أقل بالقرب من اللوحة. التغيير لم يجعل الخط سحريًا. لقد جعل الصمام مناسبًا للوظيفة. لقد رأيت العكس أيضاً. استخدم نظام صغير لإغلاق المياه صمام NO لأن شخصًا ما أراد "توفير الطاقة". كان الصمام مفتوحًا بشكل افتراضي، لكن العملية كانت تتطلب إغلاق الخط عند انقطاع الطاقة. أدى هذا الاختيار إلى خلق مخاطر وعمل تحكم إضافي. قام الفريق بتغييره إلى NC. أصبح النظام أسهل للثقة. ولم يكن استخدام الطاقة هو المكسب الرئيسي هناك. كان التحكم مستقرا. ولهذا السبب لا أتعامل مع NO أو NC كمسألة تكلفة بسيطة. أنا أعامله كسؤال مناسب للوظيفة. عندما أقارن بين الاثنين، أفكر في ثلاث طبقات: استخدام الطاقة. إذا ظل الصمام نشطًا لفترات طويلة، فإن حمل الملف مهم. يمكن للصمام الذي يطابق الحالة المشتركة أن يقلل من الطاقة المهدرة. حالة الأمان في حالة انقطاع التيار الكهربائي، أين يجب أن يهبط النظام؟ مفتوحة أم مغلقة؟ هذه الإجابة يجب أن توجه الاختيار. حمل الصيانة يمكن للصمام الذي يعمل ساخنًا أو يتم تشغيله كثيرًا أن يتآكل بشكل أسرع. يساعد التطابق النظيف بين دورة العمل ونوع الصمام على بقاء النظام ثابتًا. لتوفير الطاقة، أنظر أيضًا إلى أسلوب التحكم. إذا كان النظام يحتاج إلى تدفق مستمر، أسأل ما إذا كان صمام NO هو الأكثر منطقية. إذا كان النظام يحتاج فقط إلى نبضات مفتوحة قصيرة، فغالبًا ما يعمل NC بشكل جيد. إذا كانت العملية مرتبطة بإيقاف التشغيل في حالات الطوارئ، فإنني أترك السلامة تقود ولا أطارد مكاسب صغيرة في الطاقة. قاعدتي واضحة: لا تختر الصمام من الملصق وحده. اختره من هذه العملية. يتم الاختيار الجيد من خلال عرض بسيط للخط والحمل وحالة الفشل. أحب رسم النظام وتحديد حالة التدفق الطبيعي ثم التحقق مما يحدث عند انقطاع الطاقة. هذه الخطوة السريعة تزيل العديد من الخيارات السيئة. إذا كان علي أن أعطي سطرًا عمليًا واحدًا، فسيكون هذا: استخدام NO عندما يكون مفتوحًا هو حالة العمل العادية واستخدام الطاقة مهم على مدار ساعات طويلة؛ يعد استخدام NC عند إغلاقه هو الخيار الافتراضي الأكثر أمانًا ولا يفتح الصمام إلا حسب الحاجة. هذا هو الاختيار الذي أثق به أكثر في هذا المجال. قم بمطابقة الصمام مع دورة العمل، وحماية الحالة الآمنة، ودع الطاقة تتبع العملية.

مازلت أسمع نفس المشكلة من فرق المصانع وبناة الآلات: الخط يعمل، ومع ذلك فإن فاتورة الطاقة تستمر في الارتفاع. يبدو الصمام صغيرًا، لذا يتخطاه الناس. يظل فقدان الهواء وسحب الملف والاستجابة البطيئة مخفية داخل النظام. أنا لا أطارد أكبر صمام. أنا مطاردة الحق. يساعد صمام الملف اللولبي الصغير عندما تحتاج المهمة إلى مسارات تدفق قصيرة، وتبديل سريع، وطاقة تثبيت منخفضة. يعجبني هذا الاختيار لأنه يمكن وضع الصمام بالقرب من المشغل، مما يقلل من حجم الخط الضائع. يتحرك هواء أقل عبر الفضاء الميت. تذهب طاقة أقل إلى الملف الذي يقوم بأكثر مما ينبغي. لقد رأيت ذلك على خطوط التعبئة والتغليف، ومحطات التشغيل الآلي للضوء، وحلقات التحكم الصغيرة في السوائل. قد يبدأ الفريق بصمام كبير الحجم لأنه يشعر بالأمان. لا تزال الآلة تعمل، ومع ذلك فإن الملف يعمل بشكل ساخن والخط يستخدم هواء أكثر من اللازم. بعد أن يتحول الفريق إلى صمام أصغر يطابق المهمة، يتوقف النظام عن دفع حجم إضافي. في بعض الإعدادات، يمكن أن يؤدي هذا التغيير إلى تقليل استخدام الطاقة بنسبة 30% تقريبًا. تعتمد النتيجة على الجهاز، ودورة العمل، وبقية الإعداد. ما الذي أتحقق منه قبل أن أختار الصمام: - الطلب على التدفق في كل دورة - تصنيف قوة الملف وواجبه - انخفاض الضغط عبر الخط - نقاط التسرب بالقرب من التركيبات والأختام - موقع الصمام بالقرب من الحمل. الصمام الصغير ليس علاجًا للتصميم الضعيف. إذا كان الخط يعاني من تسريبات، أو تحكم سيئ في الضغط، أو صيانة سيئة، فستظل التوفيرات محدودة. أفضل إصلاح المسار الكامل. أقوم بإغلاق التسريبات، ومطابقة الملف مع الإشارة، وإبقاء الصمام قريبًا من نقطة الاستخدام. مثال واحد بسيط يبقى معي. تستخدم محطة التعبئة صمامًا أكبر مما تحتاجه لضربة دفع قصيرة. استبدله الفريق بوحدة أصغر تناسب احتياجات التدفق، وفحص سحب الملف، وحرك الصمام بالقرب من المشغل. استخدمت المحطة كمية أقل من الهواء، وعملت بشكل أكثر برودة، وبدت استجابة التحكم أكثر نظافة. لا دراما كبيرة. فقط أقل النفايات. إذا كنت تريد استخدامًا أقل للطاقة، أبدأ بحجم الصمام، وليس اسم العلامة التجارية. ألقي نظرة على المهمة والدورة وحمل التحكم. يمكن أن يساعد صمام الملف اللولبي الصغير عندما تكون المباراة صحيحة. إنها تؤدي المهمة بأقل قدر من الهدر، وهنا يبدأ التوفير. هل تريد معرفة المزيد؟ لا تتردد في الاتصال بـ mingxinxiang: sales@mxxkj.com/WhatsApp +8618676049023.
