مضخات التفريغ المصغرة عبارة عن أجهزة صغيرة تعمل بمصدر غاز ذو ضغط سلبي، يتم تشغيلها بشكل أساسي بواسطة تيار مستمر 6 فولت، أو 12 فولت، أو 24 فولت. وهي تعتمد على الحركة الميكانيكية لسحب الهواء من تجويف مغلق، مما يقلل الضغط الداخلي لخلق بيئة ضغط سلبي. إنها مدمجة الحجم، وهي في المقام الأول خالية من الزيوت ومن النوع الجاف، ولا تحتاج إلى تزييت، وتنتج غازًا نظيفًا وخاليًا من التلوث. يتم استخدامها بشكل شائع كمكونات متكاملة في الأنظمة الكاملة وهي مكونات الضغط السلبي الأساسية في معدات التجميل والمراقبة الطبية والبيئية ومعدات التشغيل الآلي صغيرة الحجم.

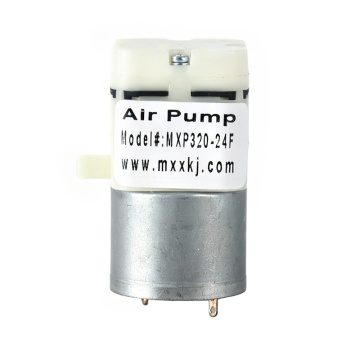

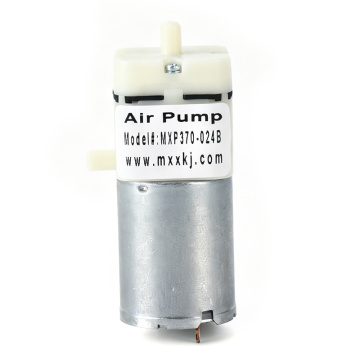

مضخة فراغ مصغرة من نوع الحجاب الحاجز
المكونات الهيكلية: محرك بتيار مستمر، مجموعة محرك لامركزي، غشاء مطاطي، مبيت المضخة، صمام المدخل، صمام العادم، فوهات المدخل/المخرج.
مبدأ العمل: يقوم المحرك بتشغيل العجلة اللامركزية، وتحويل الحركة الدورانية إلى تمدد وانكماش ترددي للحجاب الحاجز. عندما يمتد الحجاب الحاجز إلى الخارج، يزداد حجم تجويف المضخة، وينخفض ضغط الهواء، ويفتح الغاز الخارجي صمام المدخل ليدخل إلى تجويف المضخة، بينما ينغلق صمام العادم. عندما ينضغط الحجاب الحاجز إلى الداخل، يقل حجم تجويف المضخة، ويتم ضغط الغاز الموجود داخل التجويف، مما يفتح صمام العادم لطرده إلى الخارج، بينما يغلق صمام الدخول. يعمل المحرك بشكل مستمر، ويقوم بتدوير الهواء للداخل والخارج، ويزيل الهواء باستمرار من خط الأنابيب السفلي لتوليد الضغط السلبي بشكل ثابت.
مميزات المنتج: تصميم خالي من الزيت، غاز نقي، يمكن أن يعمل بشكل مستمر بدون تحميل، اهتزاز منخفض، ضوضاء منخفضة، ويمكن تعديل معدل تدفق الشفط عن طريق التحكم في السرعة.

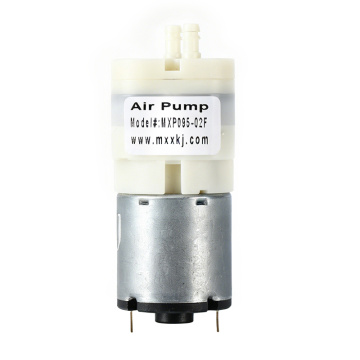

التطبيقات: أجهزة امتصاص الرؤوس السوداء، تصريف الضغط السلبي الطبي، أخذ عينات الغاز، استخراج أكياس التعبئة والتغليف الفراغية.
